超声波物位测量 一体式变送器，液体、浆料和固料的非接触式物位测量

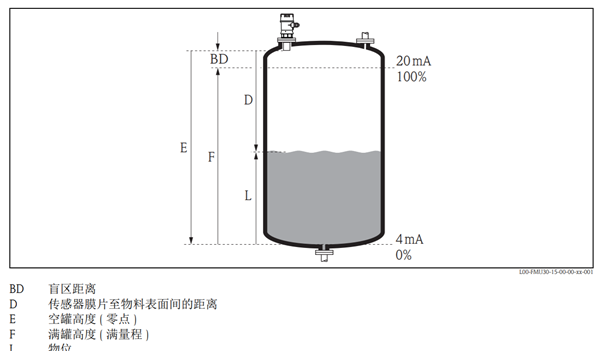

行程时间原理 传感器直接向物料表面发射超声波脉冲信号。脉冲信号在物料表面发生反射，反射信号被传感器 接收。仪表测量并计算发射与接收脉冲信号的时间差 t。基于时间差 t ( 和声速 c) 计算传感器膜片 与物料表面间的距离 D： D = c · t/2 用户输入的空罐高度 (E) 已知时，物位 (L) 的计算公式如下： L = E - D 内置温度传感器 (NTC)，对因温度改变导致的声速变化进行补偿。 干扰回波抑制 仪表具有干扰回波抑制功能，确保了干扰回波 ( 例如：内部边角和焊缝产生的干扰回波 ) 不会被误 识别为真正的物位回波。 标定 输入空罐高度 (E) 和满罐高度 (F) 进行仪表标定。 盲区距离 (BD) 满量程物位高度 (F) 不得进入盲区距离 (BD)。传感器的瞬态反应特性使得盲区内的物位回波信号无 法被识别。
