2021-04-17
1、启动STEP7或者博图软件;

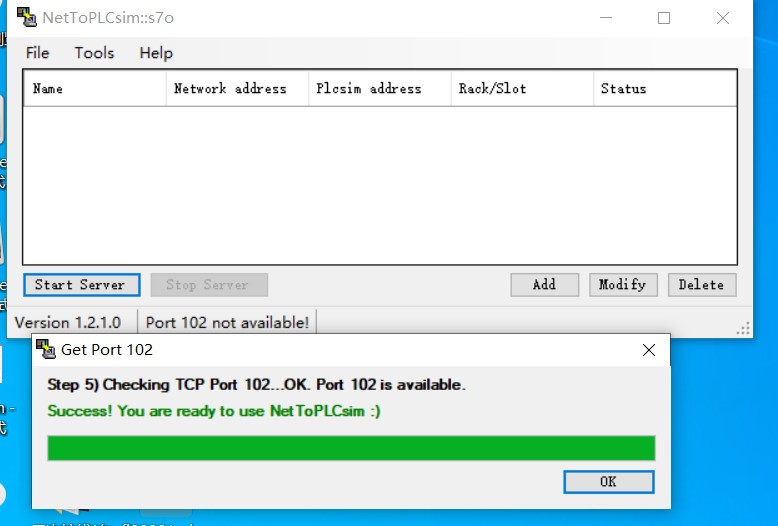

2、用管理员权限打开NetToPLCsim软件(暂不要配置),如果要求停用西门子的服务,则点击同意,以便获取102端口的使用权;(该步骤与手册不同,是众多网友实践的经验)
3、启动PLCSIM软件,下载带有以太网通讯的功能的PLC项目(带有CP网卡,或者CPU自带以太网);
4、在NetToPLCsim里点击“Add”;

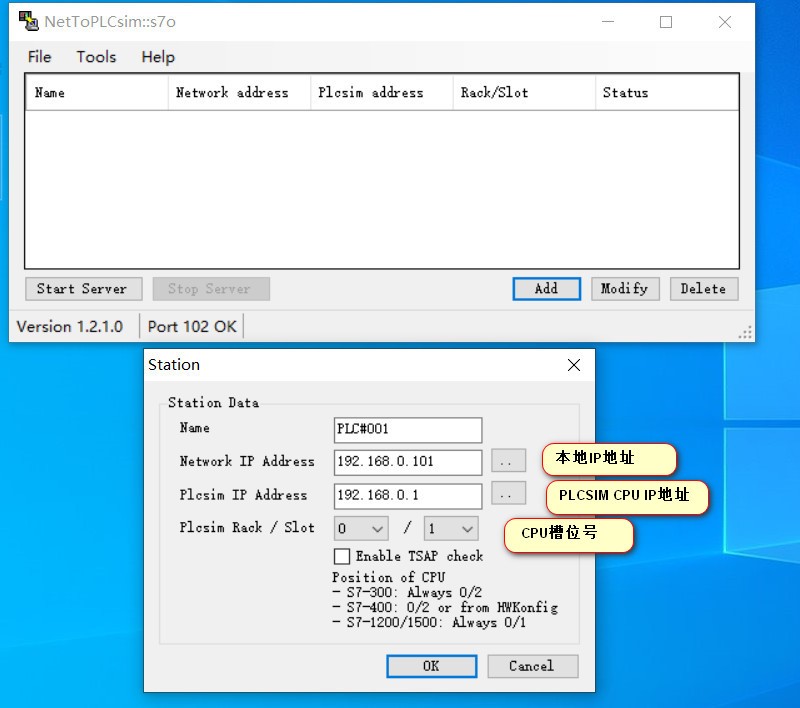

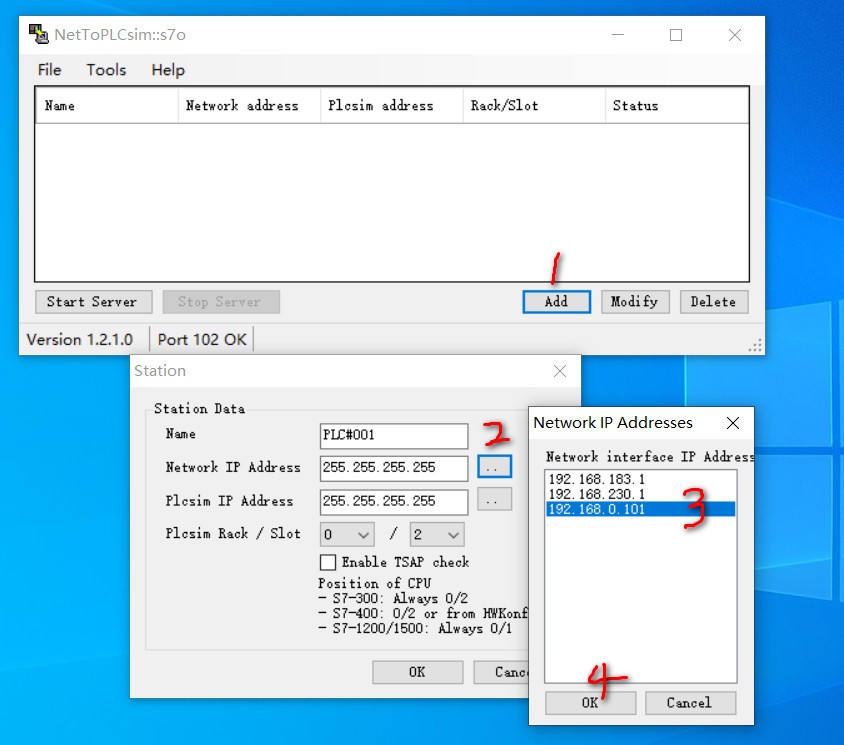

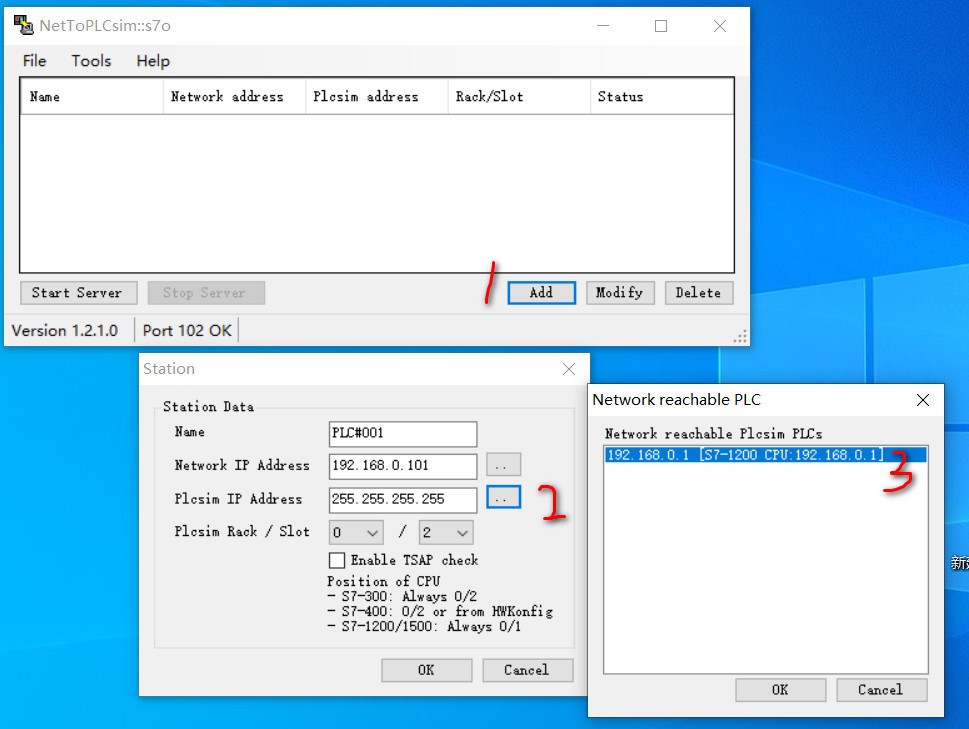

5、在站点配置对话框里,点击“Network IP Address”旁的“…”来选择现有的网络,选择一个将来访问该PLC的IP地址;

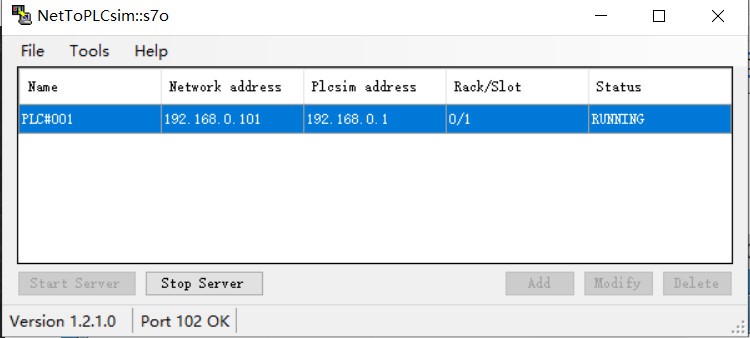

关闭对话框,点击“Start
server”,确认“Port
102 OK”;

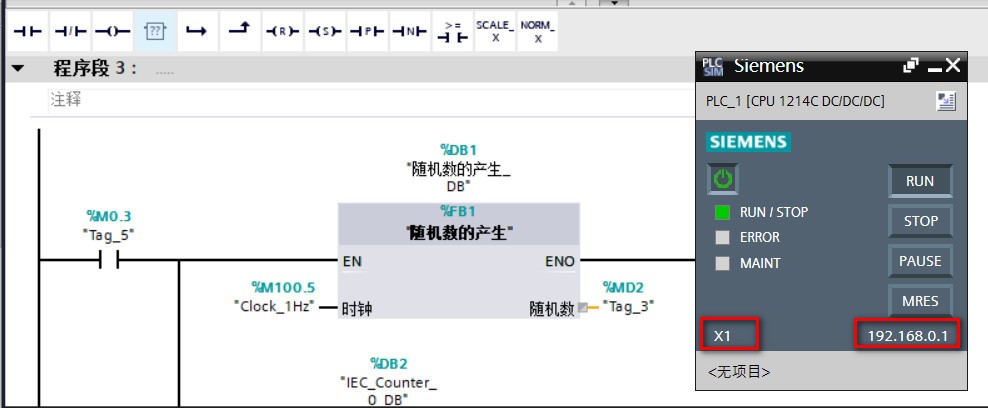

6、用外部软件访问该PLC,进行测试,注意选择红圈里的地址,而不是PLCSIM的地址
说明正常连接
对于博图软件,需要注意:需要通过Windows控制面板正确设置PG/PC接口,将S7ONLINE的访问点设置成“PLCSIM S7-1200/S7-1500(TCP/IP)”,自V14之后,设置成“PLCSIM.TCPIP.1”(本人做测试时,并未关注该设置,也可通讯成功)。
7、退出软件时,会提示是否重新启动西门子的服务,这时候请选择启动。
在网络中的Wincc电脑端:

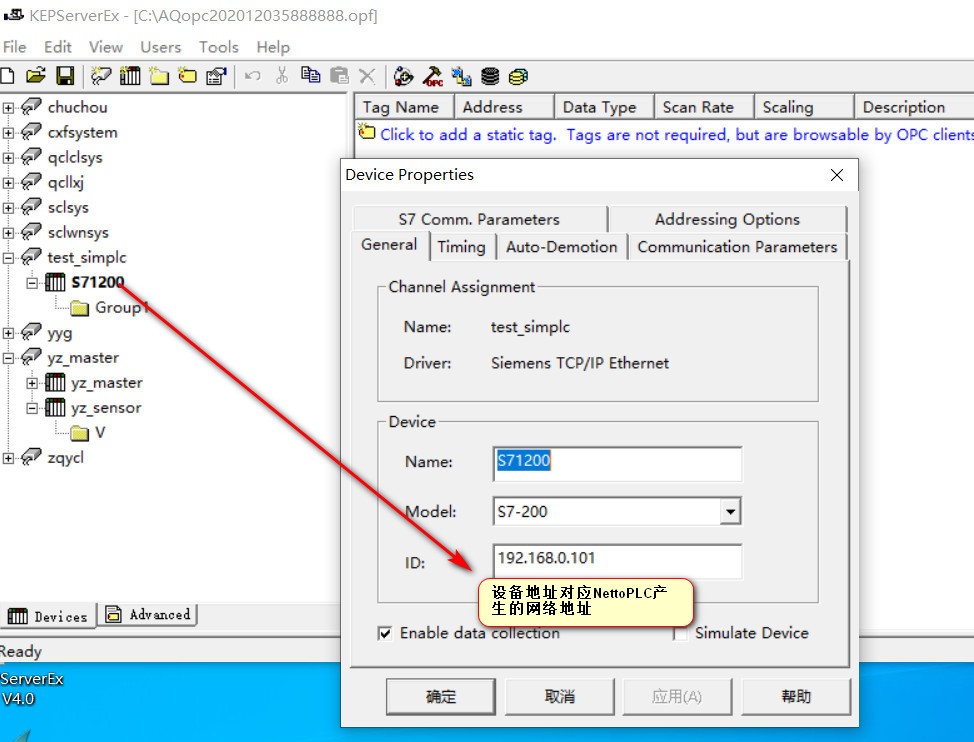

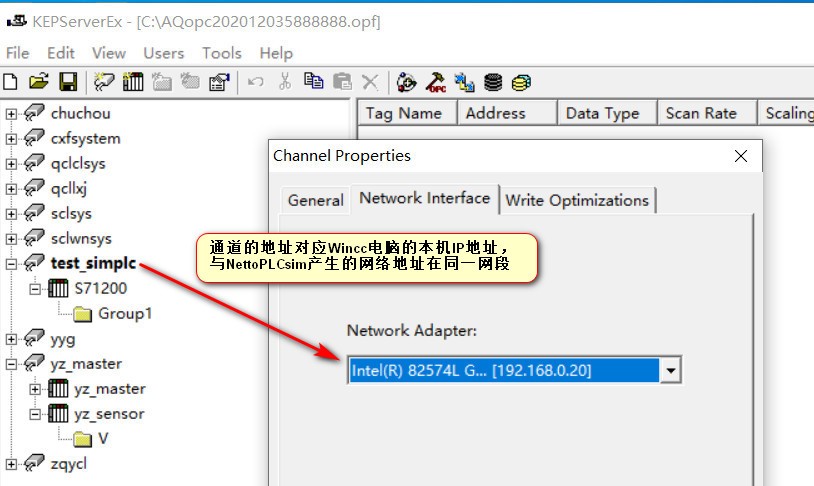

1 打开OPC软件KEPServerEx

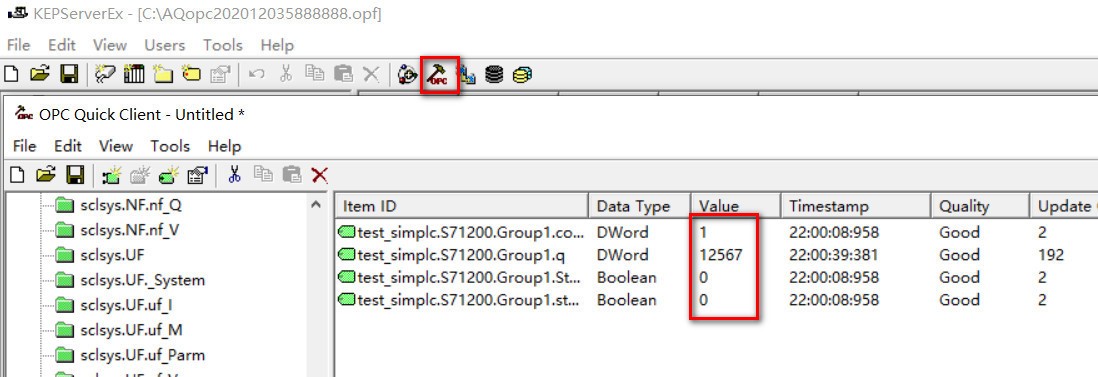

当在OPC中显示出数据来说明通讯成功了,把相应的变量关联到Wincc中就可以了。
